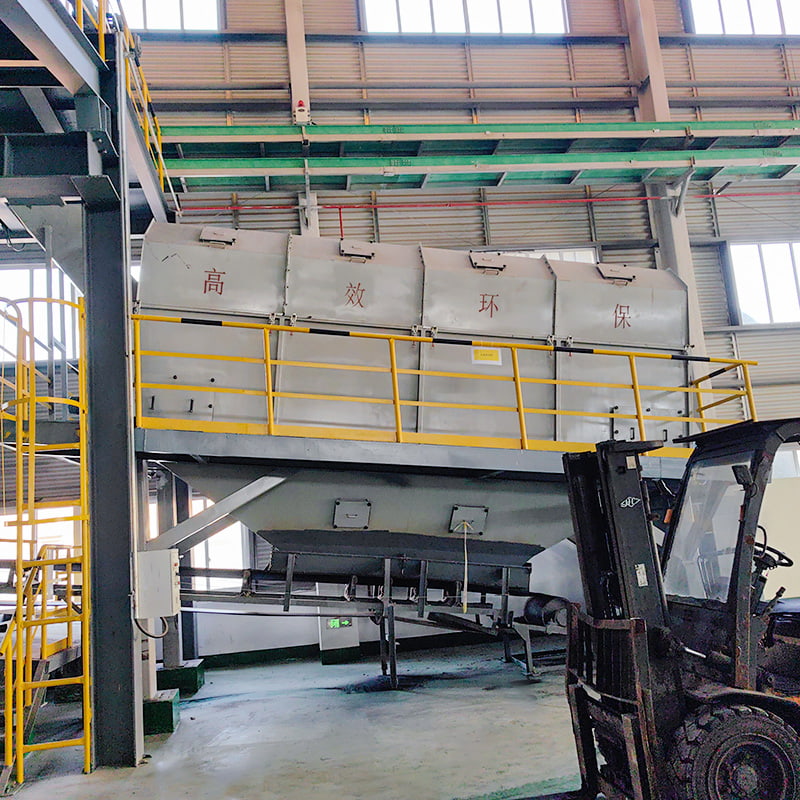

شاشة الأسطوانة (المعروفة أيضًا باسم آلة الغربلة) هي جهاز يصنف المواد بناءً على حجم الجسيمات. نظرًا لإعداد العملية البسيط، يتم استخدامه بشكل شائع لتصنيف وفحص المواد المتوسطة والدقيقة الحبيبات لتحسين جودة المواد. اعتمادًا على متطلبات التصنيف، يتم ترتيب شاشات الأسطوانة عادةً في أقسام متعددة، من الناعم إلى الخشن. الأسطوانة مائلة ومحاطة بغطاء محكم الغلق مقاوم للغبار، مما يضمن عدم وجود أي تلوث بالغبار والضوضاء تقريبًا أثناء الإنتاج. يتم استخدامه على نطاق واسع في تصنيف المنتجات في الصناعات مثل التعدين ومواد البناء والطرق السريعة وتوليد الطاقة والمواد الكيميائية والمواد المقاومة للحرارة والرمل والحجر، واختيار المواد الرطبة اللزجة مثل الفحم والكوك والجير وخام الذهب، مما يضمن بنية منتج أكثر تناسقًا لتلبية احتياجات الإنتاج. التطبيقات:

غربلة الحصى في المحاجر، وفصل الرمل عن الحصى، والفصل الأولي وتنظيف رواسب الذهب؛ وفصل الفحم الكتلي عن الفحم المسحوق في صناعة الفحم؛ وفصل الكتل الكبيرة والصغيرة عن المواد المسحوقة في الصناعات الكيميائية ومعالجة المعادن؛ وفصل الخشب الكبير عن نشارة الخشب في محطات الطاقة.

المواد المطبقة

الحصى، العقيق، الباريت، خام الكروم، رواسب الذهب، الخشب، نشارة الخشب، الخ.

مبدأ التشغيل

تتكون شاشة الأسطوانة بدون عمود بشكل أساسي من محرك ومخفض ووحدة أسطوانة وإطار وغطاء مانع للتسرب ومنافذ دخول وخروج. يتم تثبيت وحدة الطبلة بشكل مائل على الإطار. يتم توصيل المحرك بوحدة الأسطوانة عبر وصلة عبر المخفض، مما يدفع وحدة الأسطوانة إلى الدوران حول محورها. بمجرد دخول المادة إلى وحدة الأسطوانة، يؤدي إمالة وحدة الأسطوانة ودورانها إلى انقلاب المادة الموجودة على سطح الشاشة وتقلبها، مما يسمح بتفريغ المادة المؤهلة (المنتج صغير الحجم) من خلال شبكة الشاشة الموجودة على القطر الخارجي للأسطوانة، بينما يتم تفريغ المواد غير المؤهلة (المنتج كبير الحجم) من خلال القطر الخارجي للأسطوانة. عندما تتدحرج المادة وتتدحرج داخل الأسطوانة، يتم إخراج أي مادة عالقة في فتحات الشاشة، مما يمنع الانسداد.

مميزات شاشة الطبل

1. من غير المرجح أن تسد فتحات الشاشة.

2. تشغيل سلس وضوضاء منخفضة.

3. هيكل بسيط وسهل الصيانة.

4. يمكن إغلاق أسطوانة الغربلة، مما يسمح بجمع الغبار بسهولة وإغلاقه.

5. موثوقية إجمالية عالية واستثمار أولي منخفض.

6. يستخدم شاشة مصممة خصيصًا لتحقيق كفاءة فحص عالية وعمر خدمة طويل.

7. كفاءة فحص عالية، قادرة على فحص المواد التي يتراوح حجمها بين 2 و80 ملم، وفحص المواد من الدرجات 1 إلى 5 في نفس الوقت.

8. يمكن استبدال الشاشات بأحجام شبكية مختلفة في أي وقت لتلبية احتياجات الفحص، مما يسمح باستخدامات متعددة.
