مبدأ التشغيل

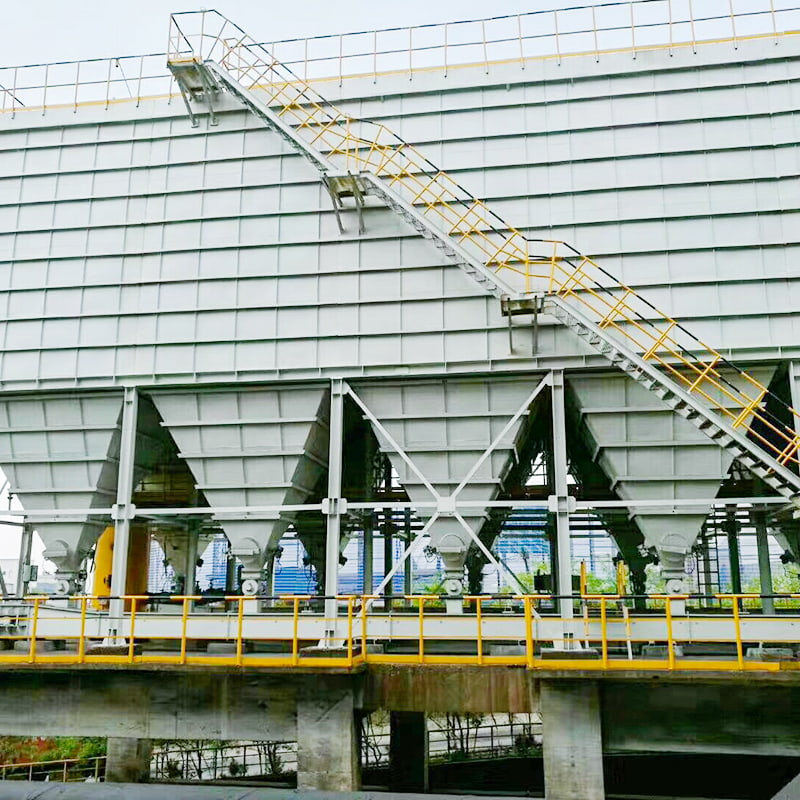

يتكون مجمع الغبار من قادوس وغرفة علوية وغرفة وسطى وغرفة سفلية. تحتوي الغرف العلوية والمتوسطة والسفلية على غرف. أثناء التشغيل، يدخل الهواء المحمل بالغبار إلى القادوس من خلال قناة مدخل الهواء. يسقط الغبار الخشن مباشرة في قاع القادوس، بينما يتم نقل الغبار الناعم إلى الأعلى عن طريق تدفق الهواء إلى الغرف الوسطى والسفلية.

يتراكم الغبار على السطح الخارجي لأكياس الفلتر. يدخل الهواء المفلتر إلى الغرفة العلوية وينتقل إلى مشعب الهواء النظيف —قناة العادم— قبل تفريغه إلى الغلاف الجوي بواسطة مروحة العادم. يتم تفريغ الغبار الموجود في القادوس بواسطة نظام النقل.

تبدأ عملية التنظيف بإغلاق قناة مخرج الهواء النظيف للغرفة، مما يمنع تدفق الهواء عبر مرشحات الأكياس. يتم بعد ذلك فتح صمام النبض، ويتم توجيه الهواء المضغوط من مصدر الهواء عبر الوسادة الهوائية وصمام النبض والفوهة الموجودة على أنبوب الحقن في وقت قصير جدًا (0.065-0.085 ثانية) لتنظيف كل كيس فلتر. يتم إغلاق صمام الإغلاق لفترة كافية لضمان استقرار الغبار الذي تمت إزالته من أكياس الفلتر بعد عملية الحقن في القادوس، مما يمنع "إعادة امتصاص" الغبار بواسطة تدفق الهواء على أكياس الفلتر المجاورة بعد مغادرة سطح الكيس. وهذا يضمن تنظيف الحقيبة بشكل شامل. تتحكم وحدة التحكم القابلة للبرمجة PLC تلقائيًا في صمام العادم وصمام النبض وصمام تفريغ الرماد.

الميزات الرئيسية
1. باستخدام تقنية التنظيف بالحقن النبضي لإيقاف تدفق الهواء في غرفة منفصلة، يتغلب هذا النظام على أوجه القصور في مجمعات الغبار النبضي وأنظمة التدفق العكسي للغرفة المنفصلة. فهو يوفر قدرة تنظيف قوية، ونتائج ممتازة لإزالة الغبار، وتركيزات منخفضة للانبعاثات، والحد الأدنى من تسرب الهواء، وانخفاض استهلاك الطاقة، والحد الأدنى من البصمة، والتشغيل الموثوق، وفوائد اقتصادية ممتازة.

2. من خلال استخدام التنظيف النفاث النبضي في غرف منفصلة مع إيقاف تدفق الهواء، يتم تحقيق التنظيف الشامل باستخدام طائرة واحدة. يؤدي ذلك إلى إطالة دورة التنظيف، وتقليل استهلاك طاقة التنظيف، وتقليل استهلاك الهواء المضغوط بشكل كبير. ويؤدي هذا أيضًا إلى تقليل التعب على أكياس الفلتر وصمامات النبض، مما يزيد من عمرها بشكل كبير.

3. يمكن إجراء الفحص واستبدال الأكياس في غرف منفصلة دون إيقاف مروحة النظام وفي ظل التشغيل العادي للنظام. تستخدم أكياس الفلتر حلقات تمدد مرنة لضمان إحكام الغلق والموثوقية. يقلل قفص كيس الفلتر متعدد الأضلاع من الاحتكاك بين الكيس والقفص، مما يطيل عمر الكيس ويسهل إزالته.

4. يستخدم نظام الأكياس نظام الاستخراج العلوي. أثناء استبدال الكيس، يتم سحب القفص ووضع الأكياس المتسخة في القادوس السفلي للغرفة وإزالتها من خلال فتحة التفتيش، مما يحسن ظروف تشغيل استبدال الكيس.

5. تتميز الحجرة بتصميم محكم الإغلاق لضمان إغلاق ممتاز. باب التفتيش مصنوع من مادة إغلاق عالية الجودة. يُستخدم الكيروسين للكشف عن التسربات أثناء عملية التصنيع، مما يُقلل من معدل تسرب الهواء بشكل كبير.
6. مزود بنظام Bi-Get لتوفير الطاقة ونظام تنظيف الأكياس Emc، يعمل النظام باستهلاك منخفض للطاقة.
7. قنوات دخول وخروج مجمع الغبار ذي الكيس النفاث النبضي مُرتبة بشكل مُحكم، مما يُقلل من مقاومة تدفق الهواء.
8. يتم التحكم في النظام بأكمله بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC)، مما يُتيح تنظيف الغبار وتفريغه تلقائيًا، والتحكم التلقائي في درجة الحرارة، وإنذار ارتفاع درجة الحرارة.
