الهيكل ومبدأ العمل

1. هيكل مجمع غبار الأكياس النبضية تتكون المعدات بشكل أساسي من الأجزاء التالية

(1) الصندوق: بما في ذلك حجرة الأكياس، وغرفة تجميع الغبار المسبق، وغرفة الهواء النظيف، واللوحة المسامية، وكيس الغبار، وإطار كيس الفلتر. تم تصميم الصندوق ليتحمل ضغطًا يصل إلى 9000 باسكال.

(2) نظام الحقن: أنبوب الهواء الرئيسي، أنبوب الحقن، صمام النبض، وحدة التحكم.

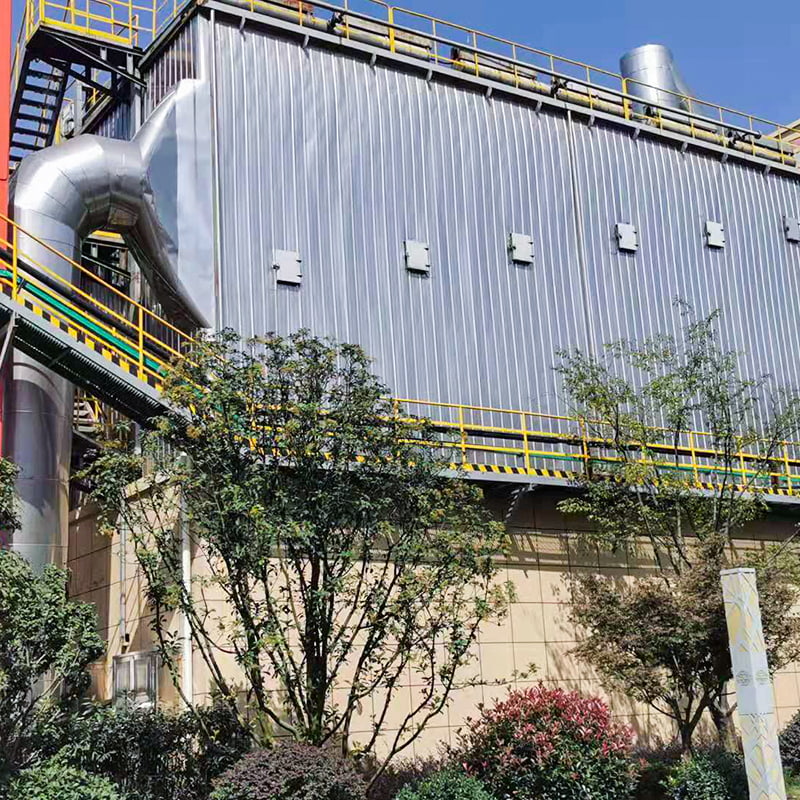

(3) هناك نوعان من قادوس الرماد وجزء تفريغ الرماد: الأول هو أن قادوس الرماد متصل مباشرة بصمام تفريغ الرماد، والآخر هو أن قادوس الرماد متصل بصمام تفريغ الرماد من خلال جهاز نقل (مثل الناقل اللولبي). تم تصميم جسم مجمع الغبار ذو الكيس النبضي بهيكل فولاذي كامل، ويتم ختم اللوحة على البارد لزيادة القوة وتحسين جودة المعدات. لا يتعامل مرشح كيس النبض هذا مع الغازات ذات درجة الحرارة المحيطة فحسب، بل إن هيكله مناسب أيضًا للتعامل مع الغازات ذات درجة الحرارة العالية. إذا كان العزل مطلوبًا، فيمكن عزل الغلاف الخارجي بطبقة مزدوجة من لوح الصوف الصخري خفيف الوزن LBY. الغلاف الخارجي محمي بصفائح معدنية مجلفنة بسمك 0.5 مم ويتم تركيبه باستخدام عملية برشام سحب جديدة. يتم اختيار وسائط الترشيح المختلفة وسرعة هواء الترشيح بناءً على بيئة التشغيل.

2. مبدأ العمل
يدخل الغاز المحمل بالغبار إلى القادوس الموسع لمجمع الغبار للتجميع المسبق. ويتم بعد ذلك توزيعه بين أكياس الفلتر عبر لوحات التوجيه، حيث يتم الاحتفاظ بالغبار على الأسطح الخارجية للأكياس. لتقليل مقاومة المعدات (>1200 باسكال)، يتم نبض الغاز عالي الضغط من خلال صمام الملف اللولبي. يتم إخراج الهواء المضغوط (0.5-0.7 ميجا باسكال) من ثقوب أنبوب النفخ (يسمى الهواء الأساسي) من خلال أنبوب فنتوري. تعمل قناة الحث هذه على تحفيز الهواء المحيط (يسمى الهواء الثانوي) عدة مرات حجم الهواء الأساسي إلى كيس الغبار، حيث يتمدد بسرعة، جنبًا إلى جنب مع تدفق الهواء العكسي، ويتخلص من الغبار، مما يحقق تأثير التنظيف المطلوب. باستخدام جهاز التحكم الآلي بالكمبيوتر الصغير، يتم ضبط دورة التنظيف ووقت الرش النبضي وفقًا للغبار، بحيث يمكن لمجمع الغبار العمل ضمن النطاق المحدد.

3. معايير الاختيار ومبادئ الاختيار

(1) المعلمات التقنية الرئيسية لاختيار مجمع غبار الأكياس النبضية هي حجم الهواء ودرجة حرارة الغاز وتركيز الغبار والرطوبة. وفقًا لتصميم العملية لحجم الهواء ودرجة حرارة الغاز وتركيز الغبار، تكون القيمة القصوى أصغر قليلاً من القيمة الموجودة في جدول الأداء الفني. نموذج مجمع غبار كيس النبض المقابل هو نموذج مجمع غبار النبض المطلوب. يتم تحديد كيس فلتر الغبار المستخدم وفقًا لتركيز المدخل ودرجة حرارة الغاز ومحتوى الرطوبة.

(2) استهلاك الغاز في الجدول هو حالة إمداد الهواء المركزي في المصنع الأول. إذا تم استخدام آلة الهواء بمفردها، فيجب زيادة استهلاك الغاز الفعلي إلى 1.5 مرة القيمة الموضحة في الجدول.

(3) في عمود استهلاك الهواء المضغوط، الاستهلاك المذكور هو استهلاك الغاز لمعدات هذا النموذج.
