ميزات مجمع الغبار المقاوم للانفجار من نوع كيس مطحنة الفحم من سلسلة TQM (M)
● جهاز فريد مقاوم للانفجار يزيل تمامًا المخاطر المحتملة للانفجارات الناجمة عن وسائط إزالة الغبار؛
● تنظيف الغبار دون اتصال بالإنترنت يزيل توليد الغبار الثانوي ويقدم نتائج تنظيف ممتازة؛
● يضمن ختم كيس الفلتر ذاتي القفل إغلاقًا ممتازًا وكفاءة عالية في إزالة الغبار؛
● هيكل من نوع صندوق الهواء يقلل من المقاومة ويسهل فحص واستبدال أكياس الفلتر؛
● تحكم أوتوماتيكي بالكامل لسهولة التشغيل والموثوقية العالية.

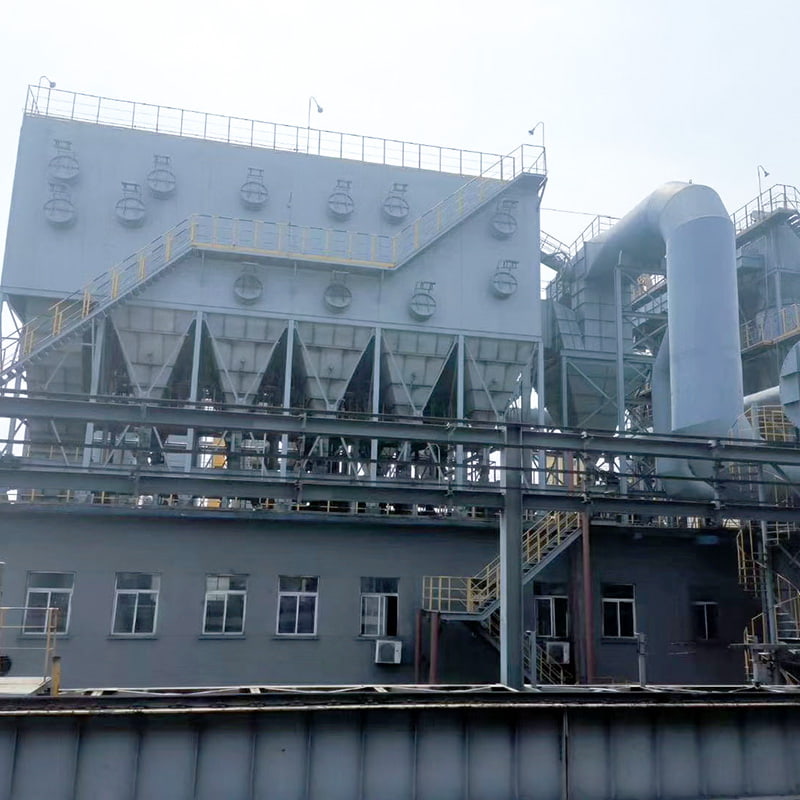

الهيكل ومبدأ العمل لمجمع غبار الأكياس المقاوم للانفجار في مطحنة الفحم TQMM

يتكون مجمع الغبار المقاوم للانفجار من سلسلة TQMM من هيكل فولاذي أساسي، وقادوس رماد، وغلاف علوي، وغلاف، ومدخل ومخرج هواء، وأكياس فلتر، وجهاز تنظيف، وتحكم كهربائي. اعتمادًا على الوضع الفعلي، يمكن تركيب أجهزة إزالة الرماد مثل هزاز الصومعة على الجدار الخارجي للقادوس، أو يمكن تركيب صمام تفريغ الرماد على شكل نجمة، أو ناقل لولبي عند مخرج القادوس.
1. مبدأ الترشيح
يدخل الهواء المحمل بالغبار إلى مدخل الهواء ويمر عبر القادوس. يتم فصل جزيئات الغبار الكبيرة عن طريق القصور الذاتي والجاذبية، وتسقط مباشرة في قاع القادوس. بعد المرور عبر القادوس، يدخل الهواء المحمل بالغبار إلى منطقة ترشيح كيس الفلتر في الغلاف الأوسط. يمر الهواء عبر أكياس الفلتر، مما يؤدي إلى احتجاز الغبار على أسطحها الخارجية. يدخل الهواء النقي إلى الغلاف العلوي من خلال فتحة الكيس ويتم تفريغه من خلال مخرج الهواء.
2. مبدأ التنظيف
مع زيادة وقت الترشيح، تتراكم طبقة الغبار الموجودة على أكياس الترشيح، مما يزيد من مقاومة معدات إزالة الغبار. عندما تصل المقاومة إلى القيمة المحددة، يبدأ جهاز التنظيف بالتنظيف. أولاً، يتم إغلاق صمام الرفع الموجود في الحجرة، مما يؤدي إلى إيقاف تدفق الهواء المفلتر. بعد ذلك، يفتح صمام النبض اللولبي، مما يسمح للهواء المضغوط بالتمدد بسرعة داخل الغرفة العلوية والتدفق إلى أكياس الفلتر، مما يتسبب في تمددها وتشوهها واهتزازها. يقوم تدفق الهواء العكسي بعد ذلك بإزالة الغبار الملتصق بالأسطح الخارجية للأكياس، وإزالته والسماح له بالسقوط في قادوس الرماد. بعد اكتمال عملية التنظيف، يتم إغلاق صمام النبض اللولبي، ويفتح صمام الرفع، وتستأنف الغرفة عملية الترشيح. يتم تنظيف كل غرفة بشكل متسلسل، مع دورة تنظيف واحدة تتكون من التنظيف الأول لغرفة واحدة والتالي.
3. جمع الغبار
يسقط الغبار المحبوس عن طريق الترشيح والتنظيف في قادوس الرماد ثم يتم تفريغه من مخرج القادوس.
4. مبدأ عمل الجهاز المقاوم للانفجار
الملوث الرئيسي في عادم المطحنة هو الفحم ذو الحبيبات الدقيقة. عند تعرضه للشرر أو عندما ترتفع درجة الحرارة إلى نقطة وميض خليط الفحم والهواء، يمكن أن ينفجر الغاز. في الظروف العادية، يتم إغلاق الصمام المقاوم للانفجار بقوة الوزن، ويضغط مبدأ الرافعة على لوحة الصمام ضد إطار الصمام بقوة معينة، مما يضمن قفل هواء جيد أثناء التشغيل العادي. عند حدوث انفجار BAO، يرتفع ضغط الهواء داخل مجمع الغبار بشكل حاد، مما يتسبب في قيام لوحة الصمام بدفع خارجي. عندما يتغلب هذا الدفع على وزن الوزن، يفتح الصمام، مما يسمح بتفريغ غاز BAO من الغرفة، وبالتالي حماية مجمع الغبار والمرافق المحيطة والموظفين.

مميزات جامع الغبار المقاوم للانفجار في مطحنة الفحم TQMM

1. مناسبة لإزالة الغبار عالي التركيز. يمكن أن يصل الحد الأقصى لتركيز المدخل إلى 1000 جم/نيوتن متر³، مما يلغي الحاجة إلى معدات إضافية لتجميع الغبار مثل مجمع الغبار الإعصاري. يمكن استخدامه مباشرة كجهاز نهائي لإزالة الغبار.

2. تستخدم تقنية التنظيف دون اتصال بالإنترنت التنظيف النبضي بالتدفق العكسي، مما يزيل ظاهرة إعادة احتجاز الغبار الثانوي و"إعادة الامتزاز" المرتبطة بالتنظيف عبر الإنترنت مع الحفاظ على التشغيل العادي والمستمر للمعدات. يؤدي ذلك إلى تحسين كفاءة التنظيف وإطالة عمر أكياس الفلتر.

3. يعمل ختم كيس الفلتر ذاتي القفل على تعزيز الختم بين المعدات وأكياس الفلتر، مما يحسن كفاءة إزالة الغبار.

4. تستخدم المعدات هيكل صندوق الهواء، مما يقلل من التآكل الموضعي ويزيل الإزعاج الناتج عن فحص أكياس الفلتر واستبدالها.

5. يستخدم صمام النبض الكهرومغناطيسي هيكلًا مزدوج الحجاب الحاجز، مما يوفر تحكمًا حساسًا وكفاءة عالية وعمر خدمة طويل.

6. يعمل الجهاز الفريد المقاوم للانفجار الموجود في مرشح الأكياس المقاوم للانفجار في مطحنة الفحم على التخلص بشكل فعال من مخاطر السلامة المرتبطة بالانفجارات في وسط إزالة الغبار.
