المبدأ الهيكلي:

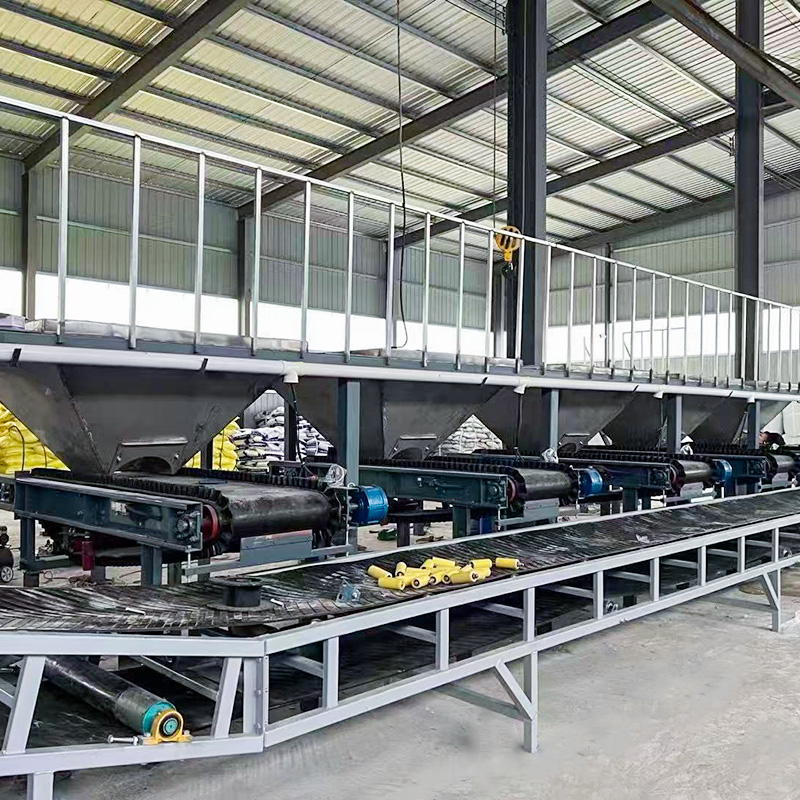

يستقبل مغذي الحزام المواد التي تمر على الحزام. تقوم خلية التحميل الموجودة أسفل إطار الوزن بقياس وزن المادة الموجودة على الحزام. يقوم مستشعر السرعة الرقمي المثبت على أسطوانة الذيل أو الجهاز الدوار بقياس سرعة التغذية بشكل مستمر. يتناسب خرج النبض من مستشعر السرعة مع سرعة الحزام. يتم تغذية إشارة السرعة، إلى جانب إشارة الوزن، إلى وحدة التحكم في تغذية الحزام ZJ-820، والتي تقوم بتوليد وعرض معدلات التدفق المتراكمة واللحظية. تقوم وحدة التحكم في التغذية بمقارنة معدل التدفق هذا بمعدل التدفق المحدد. تتحكم إشارة خرج وحدة التحكم في سرعة محول التردد لتحقيق التغذية الكمية. يمكن لجهاز الكمبيوتر المضيف تعيين العديد من المعلمات ذات الصلة، ويمكن التحكم في النظام تلقائيًا من خلال الاتصال بـ PLC.

المزايا التقنية:
1. يتم إغلاق الزنبرك المتقاطع لمستشعر القياس وطلائه بالرش لتحسين مقاومة التآكل.
2. أداء مستقر وقدرات قوية مضادة للتداخل، مع انحراف لمدة 48 ساعة بنسبة ≤0.5%.
3. خطأ منخفض في التحكم في النظام، مع خطأ في قياس المواد ≤1%.
4. تتم إضافة جهاز تنظيف المواد إلى الميزان للحفاظ على نظافة الحزام وتحسين دقة القياس.
5. تضمن الحماية من انقطاع التيار الكهربائي الحفاظ على جميع البيانات حتى أثناء انقطاع التيار الكهربائي.
